TRI-CLIP Ready: Innovatives PV-Klemmsystem mit schwimmender Modulfeldlagerung für höchste Effizienz

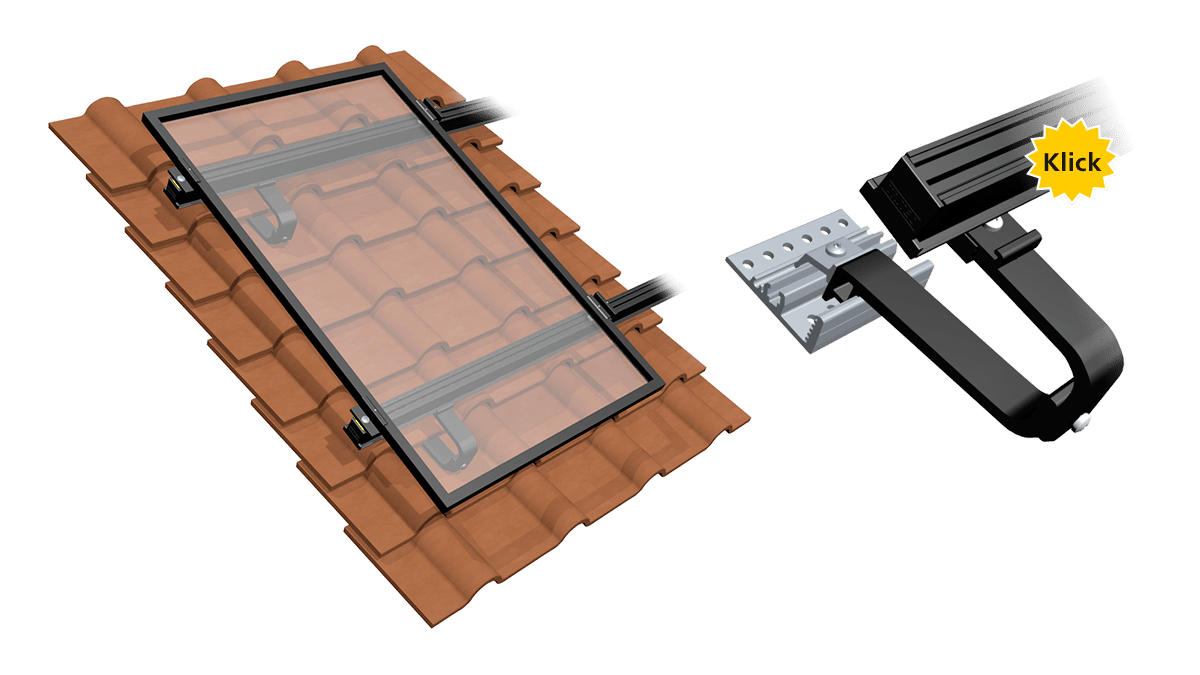

Das TRI-CLIP Ready PV-Klemmsystem ermöglicht eine präzise Montage in Rekordzeit mit nur einem Schraubantrieb. Der flexible Dachhaken mit vorinstalliertem SmartFix-Verbinder gleicht spielend Dachunebenheiten aus und erlaubt ein zügiges und anwenderfreundliches Einlegen der Profile ohne weitere Verschraubung. Die schwimmende Modulfeldlagerung verhindert Schäden an den Modulen. Das System eignet sich gleichermaßen für klein- wie für großflächige PV-Anlagen. Einfach „Klick & Ready“ – die schnelle, sichere Lösung für ihre Projekte.
Sie haben bereits ein aktuelles Projekt? Hier können Sie uns Ihre Projektanfrage senden.
Die Vorteile von TRI-CLIP Ready

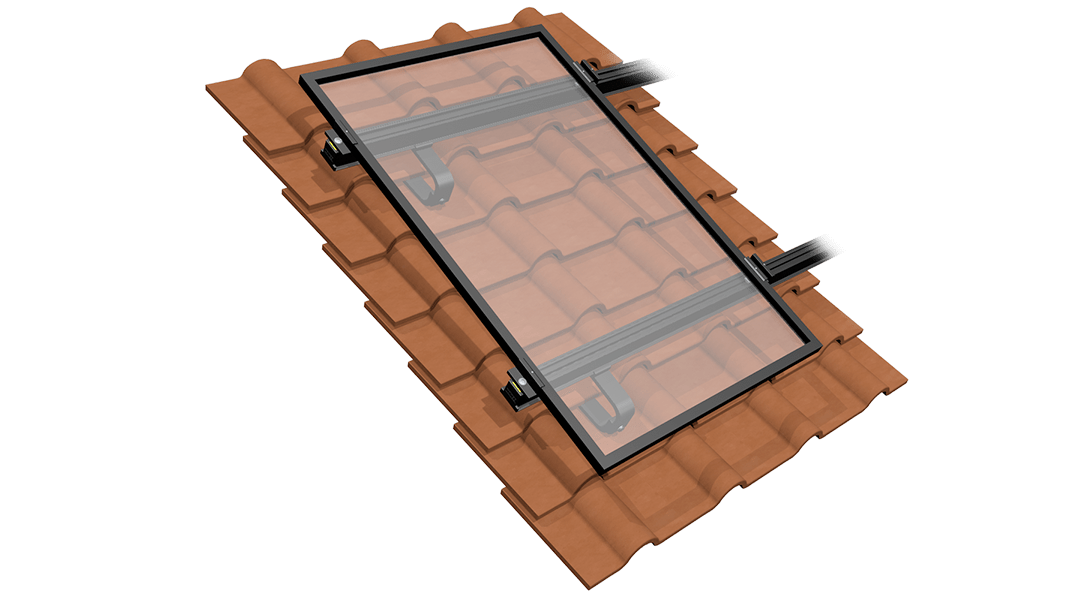

Photovoltaik-Montage für Ziegeldach
Das PV-Montagesystem TRI-CLIP Ready ermöglicht die unkomplizierte Montage von PV-Anlagen in Rekordzeit unter Verwendung aller Modularten verschiedener Hersteller.

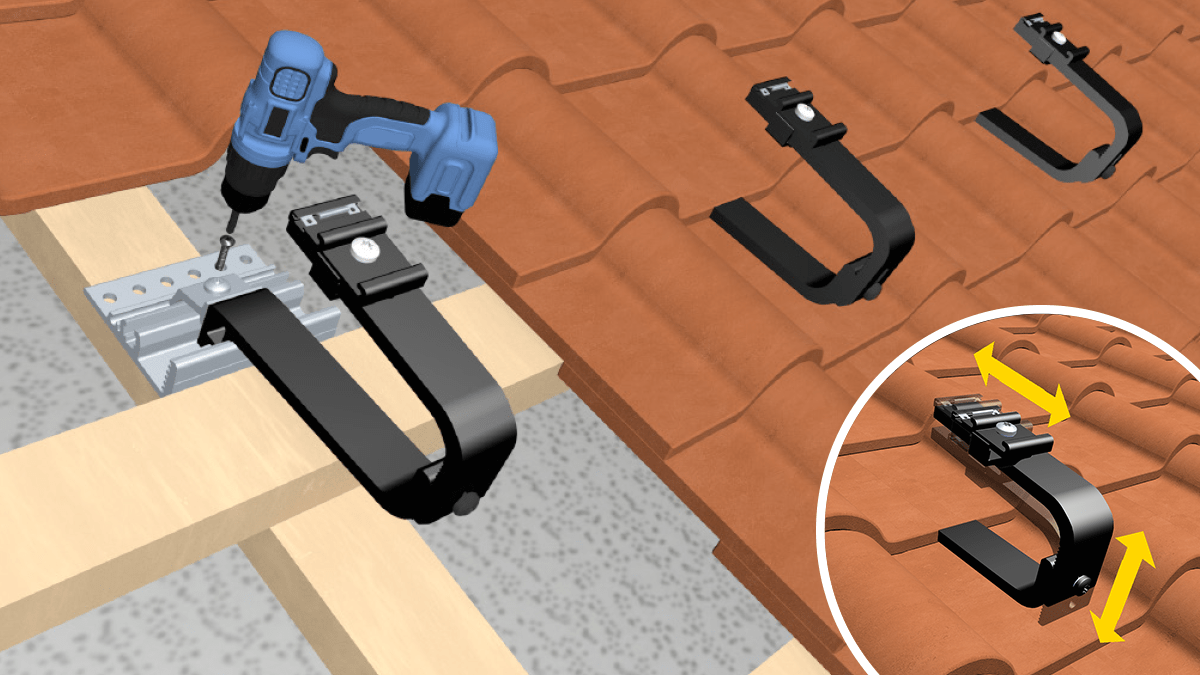

1. Montieren der Dachhaken
Die Dachhaken werden gemäß Auslegungsplan in Reihe montiert. Anschließend werden die SmartFix-Verbinder horizontal auf gleicher Höhe ausgerichtet und mit dem TX40-Bit angezogen.

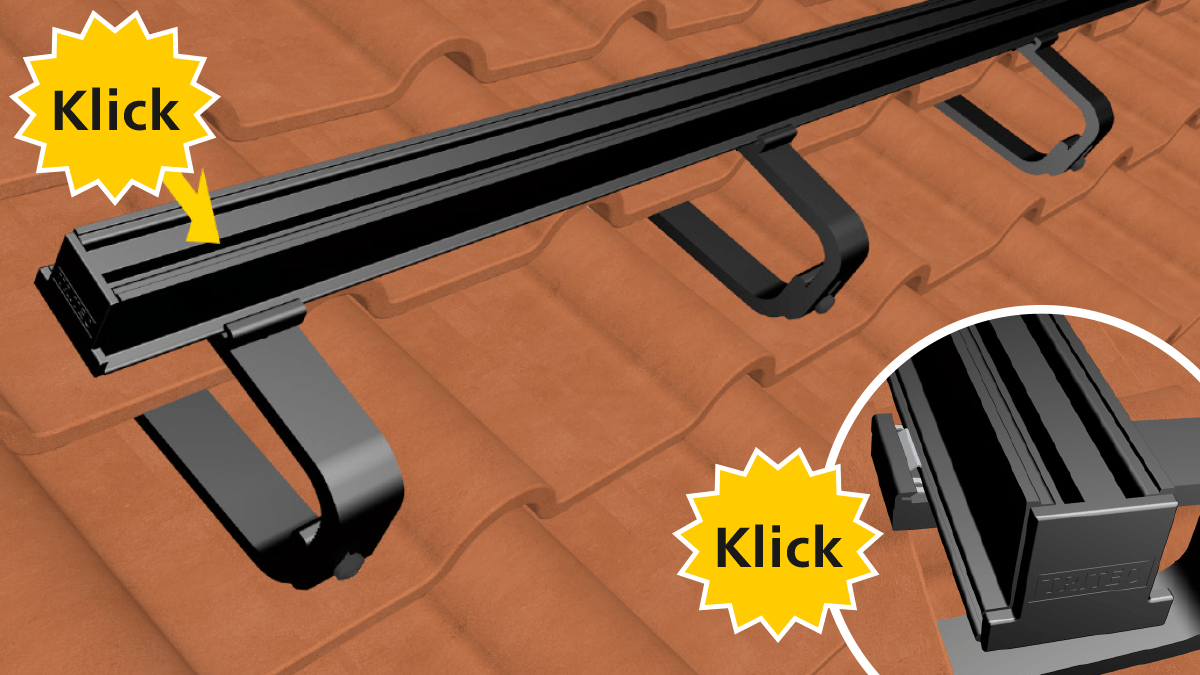

2. Einlegen der Profile

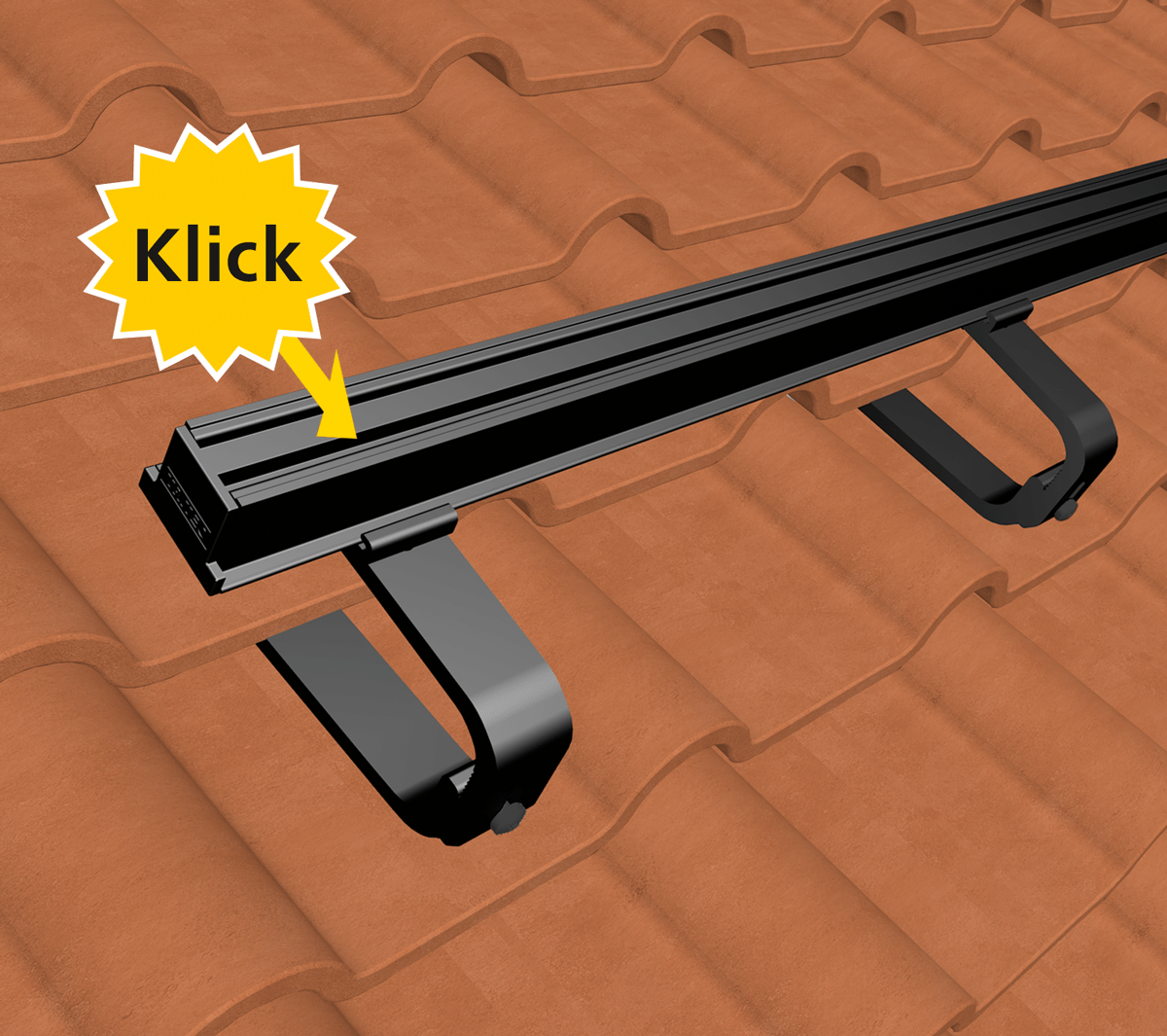

Die TRI-CLIP Ready Klemmprofile werden sicher in die SmartFix-Verbinder der Dachhaken eingeklickt – eine weitere Verschraubung ist nicht notwendig.

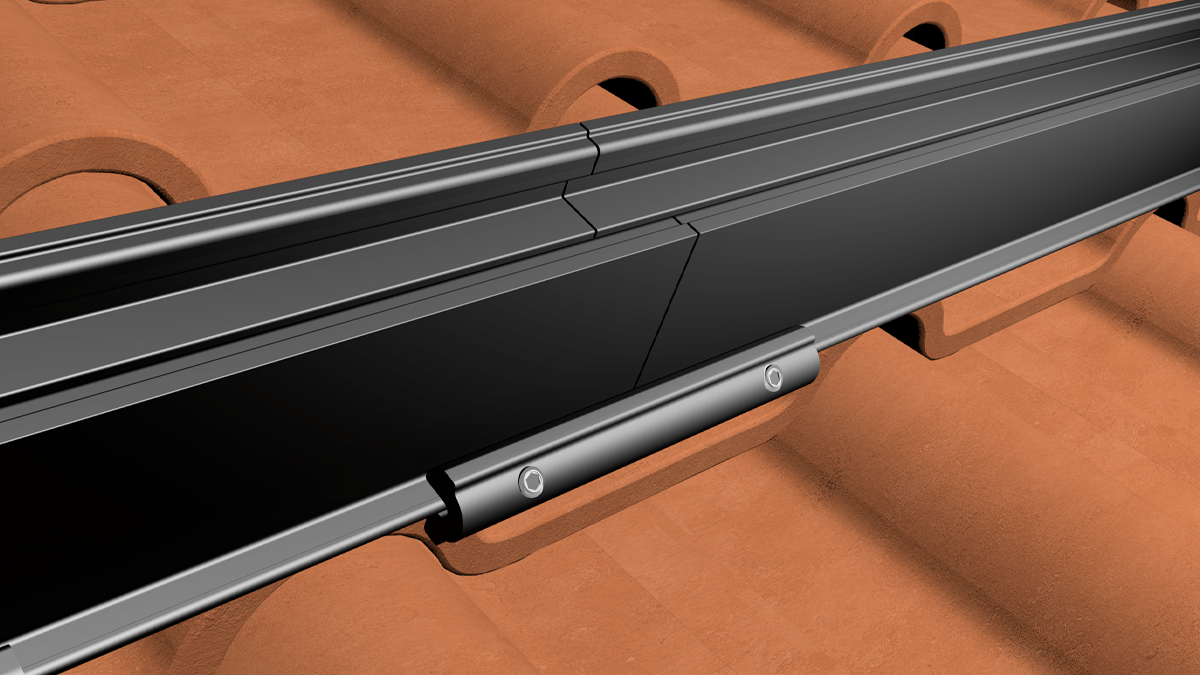

3. Einfache Verbindung der Profile
Die Profile werden mittels der Klemmprofilverbinder starr verbunden und durch zwei Madenschrauben fixiert.

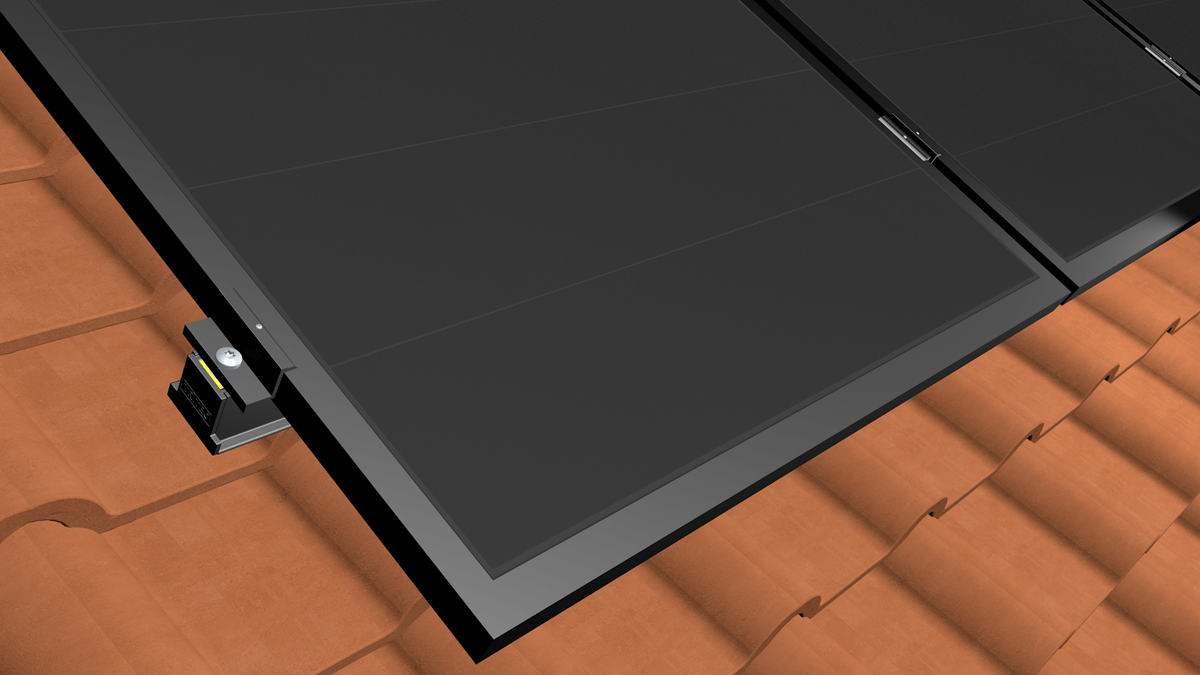

4. Module mit Klemmen fixieren
Die End- und Mittelklemmen werden gemäß Auslegungsplan montiert. Die Modulfeldeinheit ist nun schwimmend gelagert.

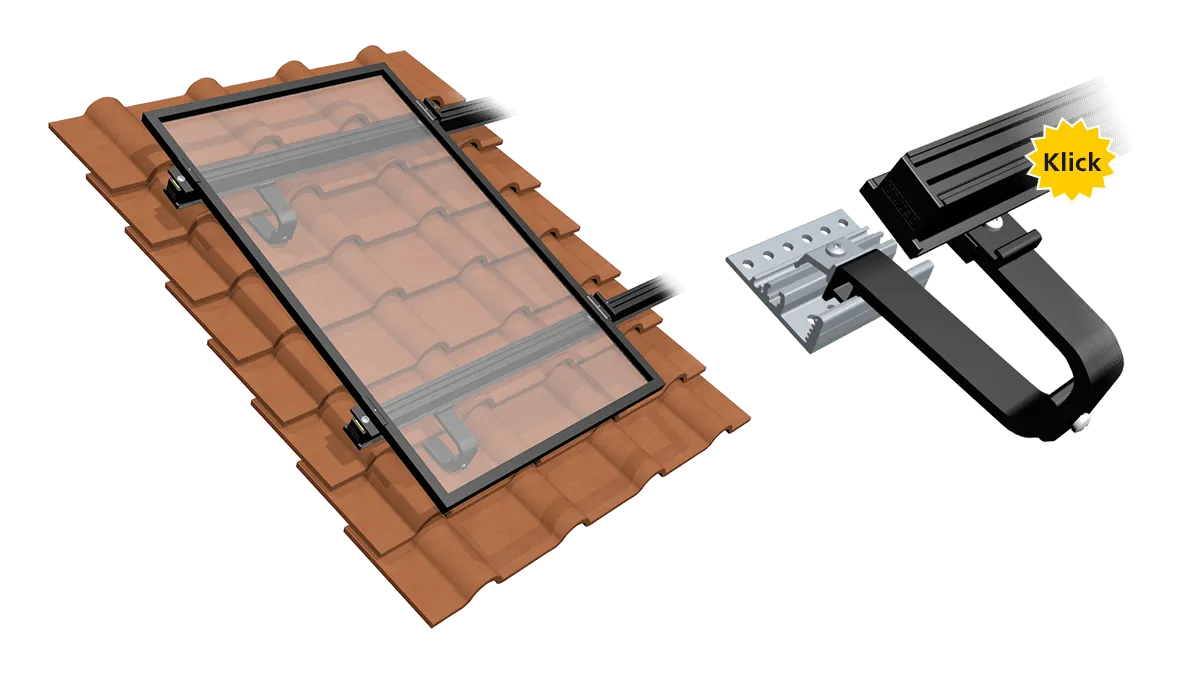

Effiziente Montage und intelligente Konstruktion
Das PV-Montagesystem TRI-CLIP Ready für Ziegeldach überzeugt durch eine durchdachte Konstruktion und eine besonders schnelle, sichere Installation. Dank intelligenter Planungssoftware und der patentierten SmartFix-Montagetechnologie lässt sich das System effizient und anwenderfreundlich montieren.
Die TRI-CLIP Ready Dachhaken mit vormontierten SmartFix-Verbindern werden in Reihe installiert, gleichen Unebenheiten des Daches zuverlässig aus und ermöglichen das schnelle Einlegen der Profile – ganz ohne zusätzliche Verschraubung. Dank der höhenverstellbaren Grundplatte und des extra langen Kragarms eignen sich die Dachhaken auch ideal für großformatige Dachziegel. Die TRI-CLIP Ready Klemmprofile werden einfach und sicher in die SmartFix-Verbinder eingeklickt. Eine weitere Verschraubung ist nicht erforderlich. Die Profile bleiben dabei schwimmend mit den Dachhaken verbunden und können Dachbewegungen optimal aufnehmen. Anschließend werden die PV-Module schnell und unkompliziert mit Mittel- und Endklemmen befestigt. Das Ergebnis: eine zeitsparende Montage, hohe Stabilität und maximale Anwenderfreundlichkeit auf dem Dach.
Nachhaltigkeit und Qualität „Made in Europe“
Unsere PV-Montagesysteme werden in Mitteleuropa nach höchsten Qualitätsstandards gefertigt, alle Komponenten des TRI-CLIP Ready Montagesystems sind statisch geprüft und für Wind- und Schneelasten optimiert, um auch bei extremen Wetterbedingungen zuverlässig zu bleiben. Für alle Profile und Zubehörteile, die unter dem Originaletikett TRI-CLIP Ready hergestellt werden, gilt eine Herstellergarantie von 15 Jahren ab Lieferdatum. Diese Garantie deckt sowohl den einwandfreien Zustand als auch die technische Effizienz der Produkte ab.
TRI-CLIP Ready

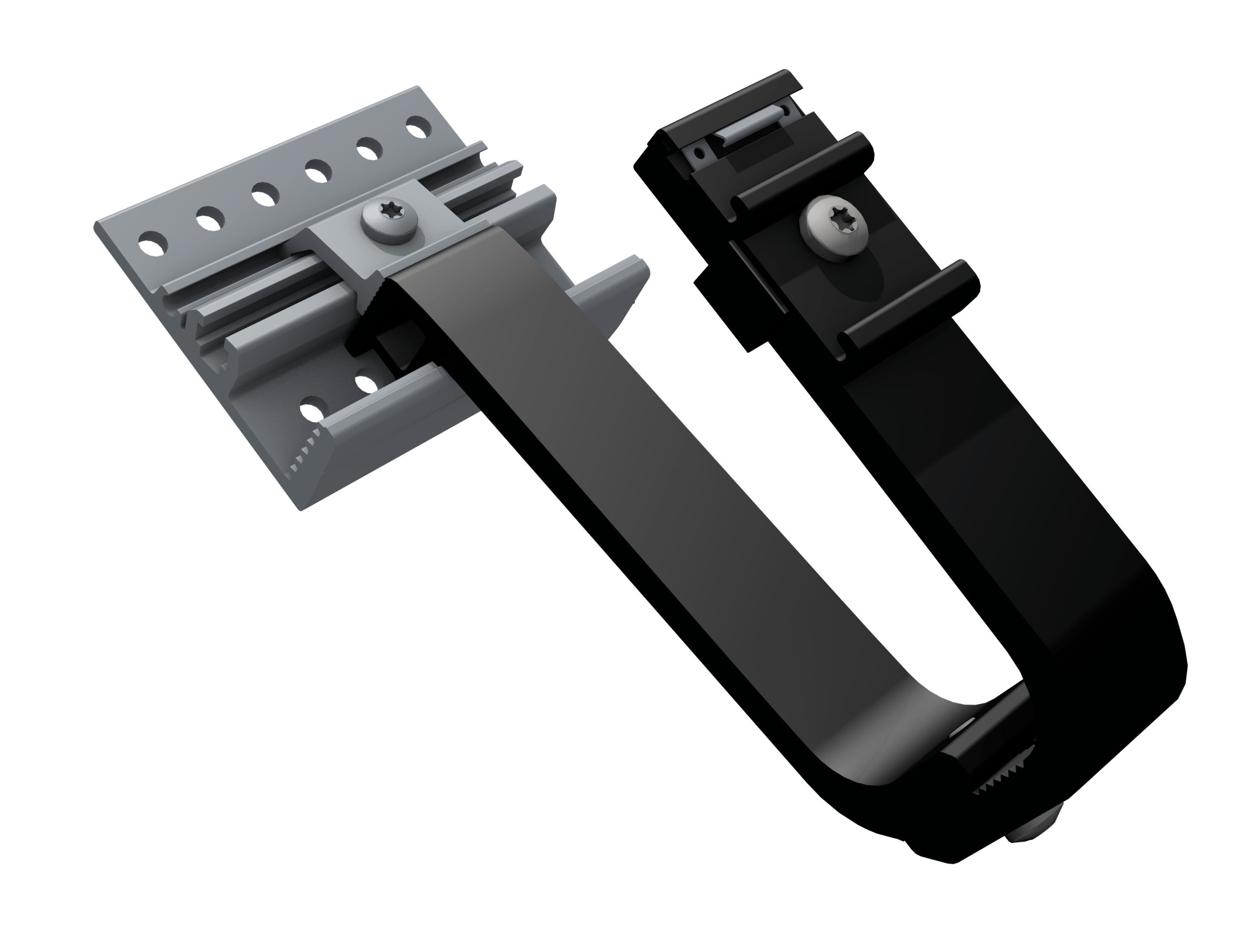

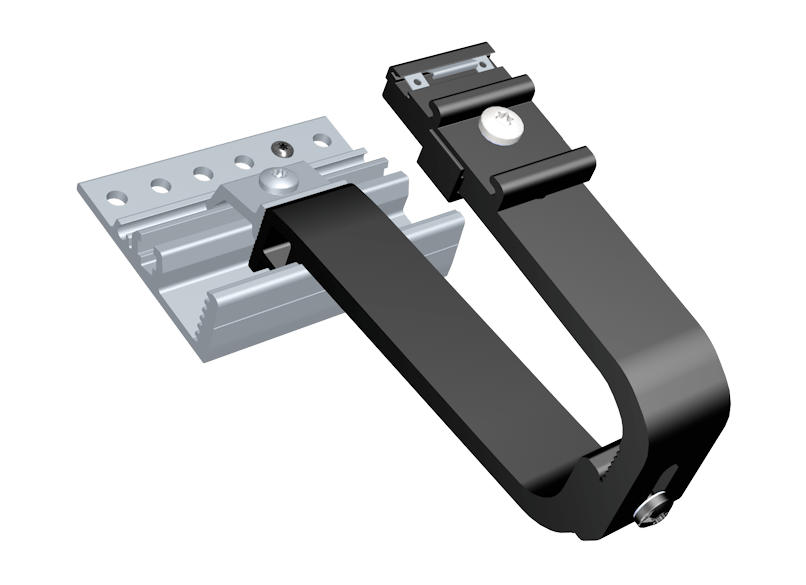

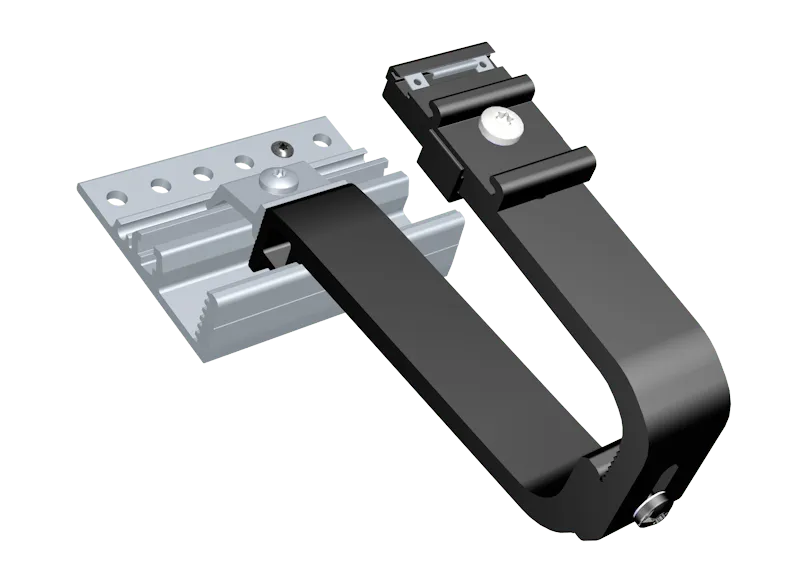

Dachhaken
Mit dem Photovoltaik Dachhaken TRI-CLIP Ready montieren Sie das TRI-CLIP Ready PV-Klemmsystem optimal auf ihrem Ziegeldach. Der Dachhaken ist aus gehärtetem Aluminium gefertigt und hat mehrere Fußbohrungen für eine maximale Flexibilität bei der Montage. Mit vormontierten SmartFix-Verbindern gleicht er Dachunebenheiten aus und ermöglicht ein schnelles, anwenderfreundliches Einlegen der Profile ohne zusätzliche Verschraubung. Die breite Grundplatte ist in 5-mm-Schritten auf 25, 30, 35 und 40 mm höhenverstellbar. Der extra lange Kragarm eignet sich ebenfalls für großformatige Dachziegel. Der Dachhakenbügel ermöglicht eine einfache und präzise horizontale und vertikale Justierung.
