Photovoltaik-Montage auf Dächern mit Stehfalzblech
Ihre Kunden haben ein Dach mit Stehfalzblech-Eindeckung und wollen eine Photovolaik-Anlage befestigen – wir haben mit unserer jahrelangen Erfahrung ein innovatives PV-Montagesystem für Stehfalzblech-Dächer entwickelt.
Unsere TRI-STAND Doppelstehfalzklemme bietet einen dauerhaft festen Halt für die Solaranlage und ist das Fundament für eine erfolgreiche PV-Montage auf Dächern mit Stehfalzblecheindeckung. Das Montagesystem entspricht dem internationalen IEC-61215-Standard und wurde durch den TÜV zertifiziert. Die Montagesysteme von TRITEC stehen für eine sehr solide Konstruktion mit hoher Qualität und Langlebigkeit.
Sie haben bereits ein aktuelles Projekt? Hier können Sie uns Ihre Projektanfrage senden.
Photovoltaik-Montage auf Stehfalzblech
Das PV-Einlegesystem TRI-STAND bietet maximale Flexibilität, denn es ermöglicht die Verwendung aller gängig gerahmten Solarmodule. Das Aufdachsystem ist schwimmend gelagert, dadurch können keine Spannungen oder Schäden am Modul oder dem Schienensystem durch Wärmeausdehnung entstehen.

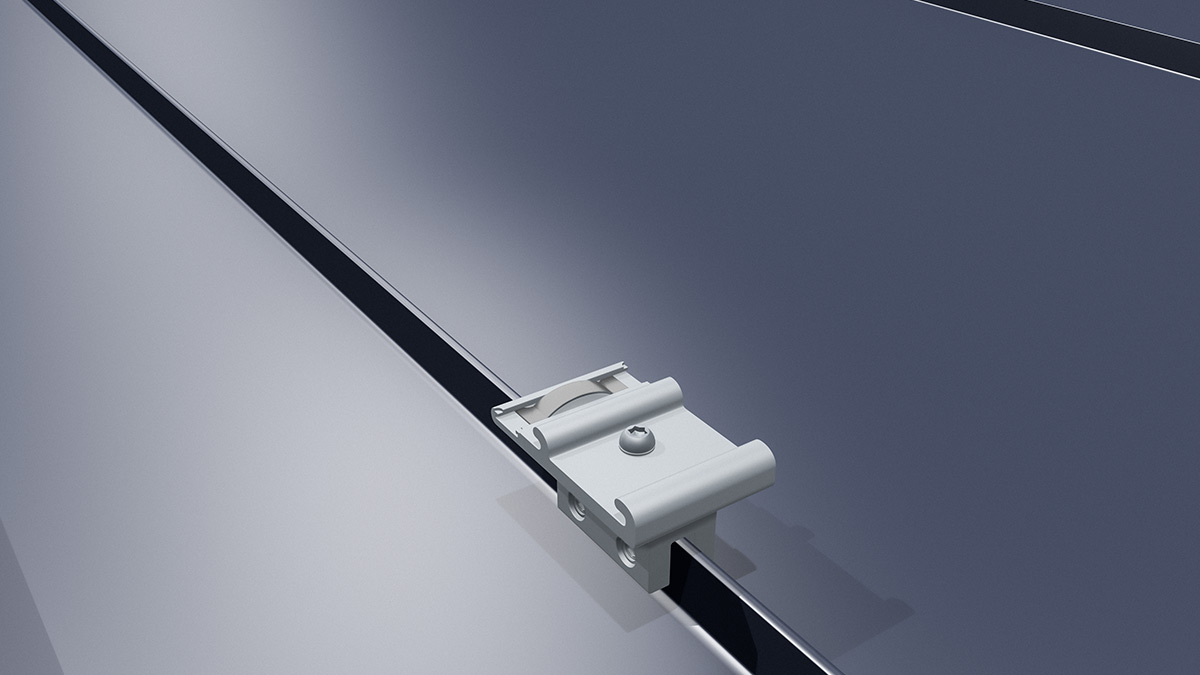

1. SafeClick montieren
Das bewährte SafeClick wird inklusive M8 Stehfalzklemme direkt auf dem Stehfalz angebracht.

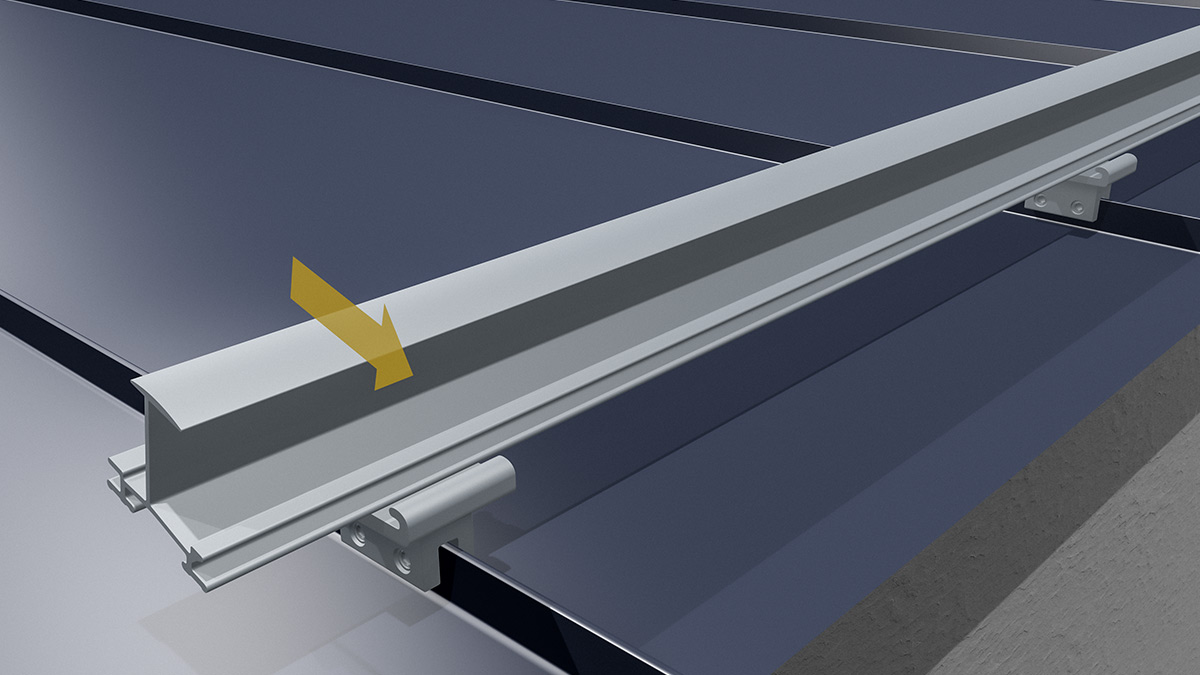

2. SafeClicks in Reihe setzen
Die SafeClicks inklusive Stehfalzklemmen in Reihe anbringen.

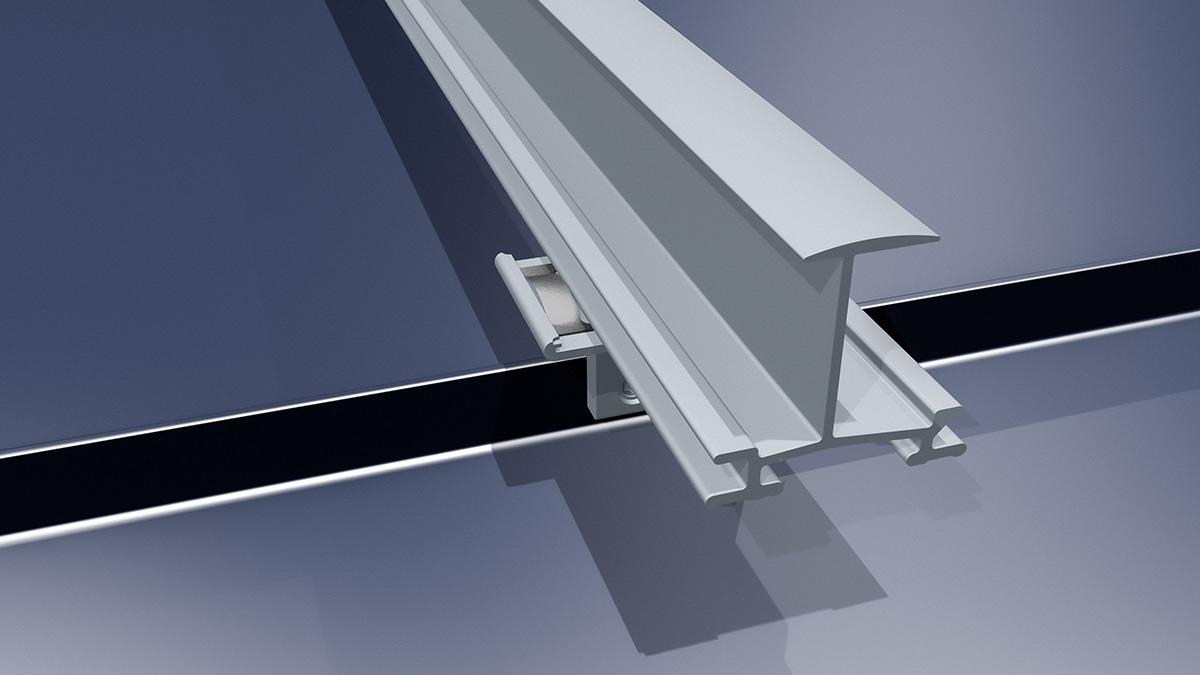

3. Einlegeprofil einklicken
Die Einlegeprofile werden in das SafeClick eingeklickt – sie sind somit schwimmend mit dem Dach verbunden. Schäden an Dach und Modul, verursacht durch Wärmeausdehnung, werden somit vermieden.

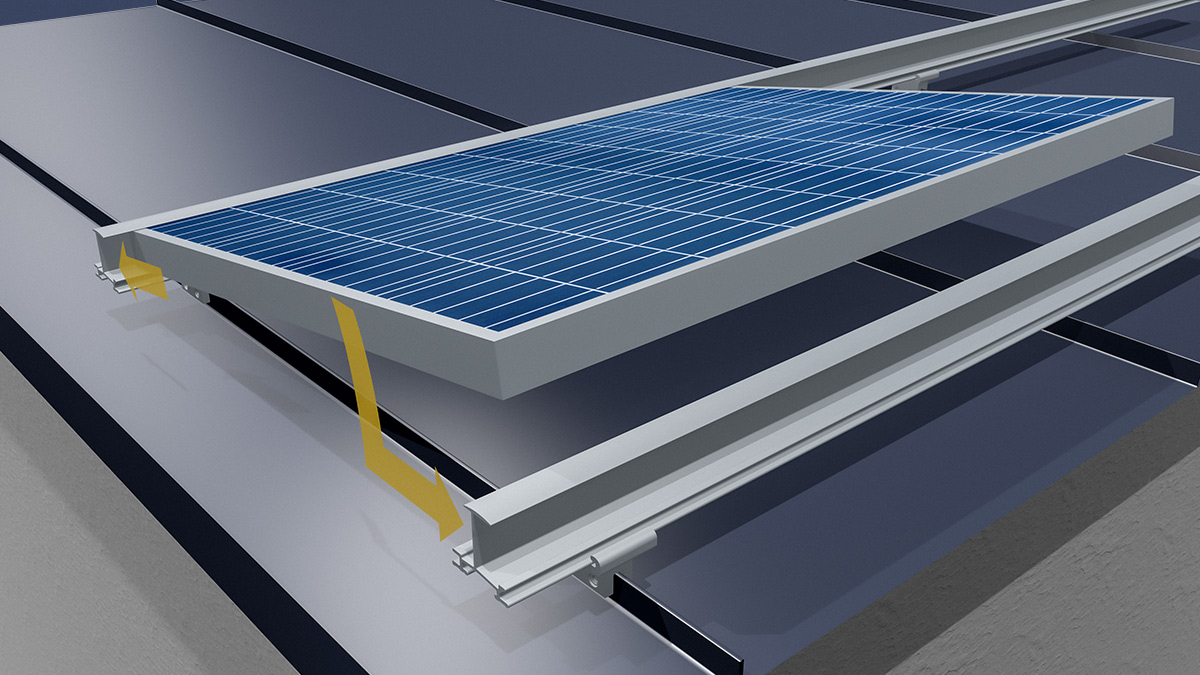

4. Module einlegen
Die Module werden zeitsparend in die Profile eingelegt, ein zusätzliches Befestigen der Module entfällt komplett.
Montagevideo TRI-STAND für Stehfalzblech
Verschaffen Sie sich einen Eindruck über die einfache Montage und die wenigen Komponenten des TRI-STAND Montageystems.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Referenzen
Im Folgenden sehen sie Referenzen für die Montage von Solaranlagen auf Dächern mit Stehfalzblech-Eindeckung.
Montagesystem-Komponenten für ein Stehfalzblechdach
Das PV-Einlegesystem TRI-STAND ist die perfekte Grundlage für eine schnelle, sichere und solide Installation von PV-Anlage auf einem Stehfalzblechdach. Die PV Module werden unkompliziert in die Einlegeprofile eingelegt und sind durch ihr Eigengewicht sicher platziert. Ein zusätzliches Befestigen der Module entfällt komplett. Das System gibt es in der Farbauswahl blank (Aluminiumsilber) und schwarz.
TRI-STAND-Produkte für die Photovoltaik-Befestigung auf einem Stehfalzblechdach
Systemkomponenten: Standard
TRI-STAND Einlegeprofil, blank
- Varianten: TS-30/32/35/38/40
- in verschiedenen Längen erhältlich
TRI-STAND Einlegeprofil, schwarz
- Varianten: TS-30/32/35/38/40
- in verschiedenen Längen erhältlich
TRI-STAND Einlegeprofilverbinder TS-C, blank
- Artikel Nr.: 1502216
TRI-STAND Einlegeprofilverbinder TS-C, schwarz
- Artikel Nr.: 1502417
TRI-STAND Endwinkel TS-E, blank
- Artikel Nr.: 1502214
TRI-STAND Endwinkel TS-E, schwarz
- Artikel Nr.: 1502307

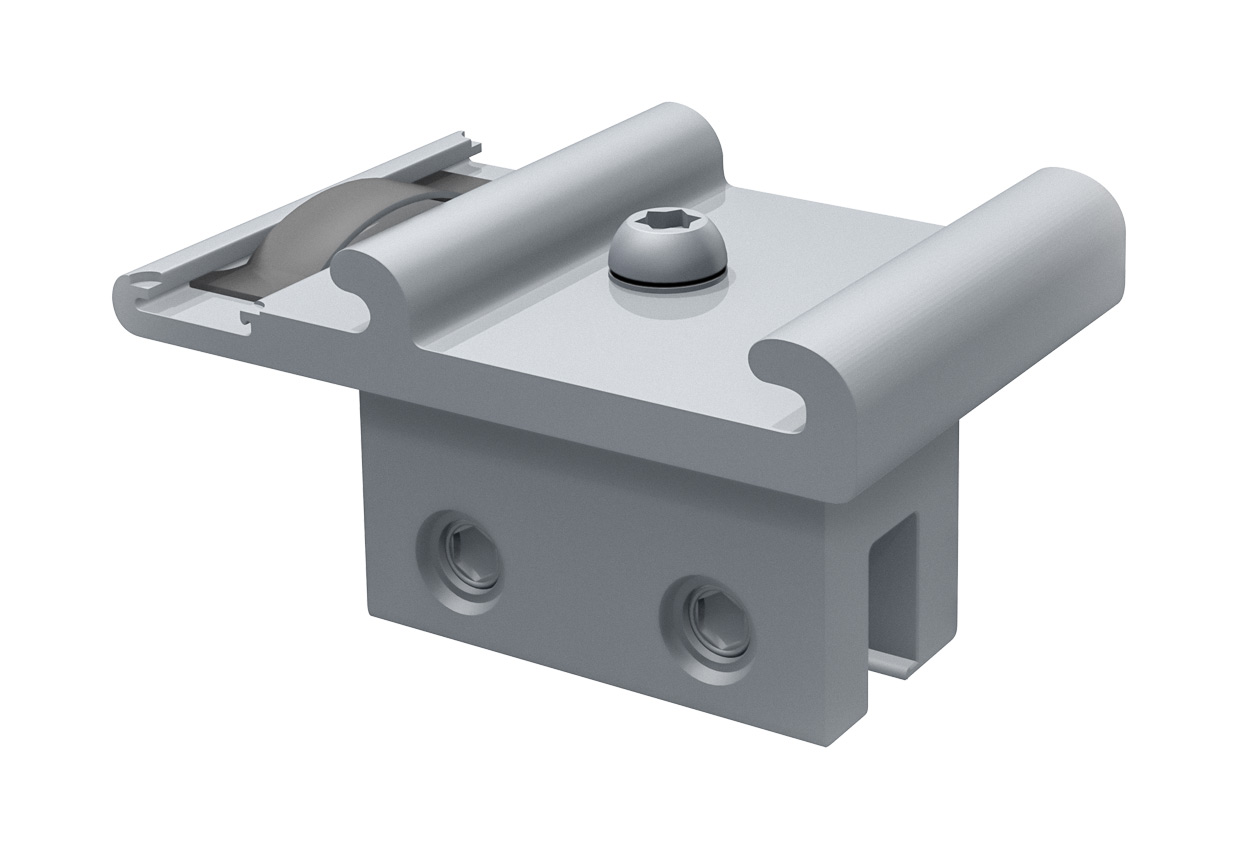

TRI-STAND Doppelstehfalzklemme bis 7 mm, blank
- vormontiert inkl. SafeClick
- Artikel Nr.: 1503183
Systemkomponenten: Optional
TRI-STAND Abschlussprofil, blank
- Varianten: TS-30/32/35/40
- in verschiedenen Längen erhältlich
TRI-STAND Abschlussprofil, schwarz
- Varianten: TS-30/32/35/40
- in verschiedenen Längen erhältlich
Systemkomponenten: Zubehör
TRI-STAND Edge Clip Kabelfixierung
- Artikel Nr.: 1502246
Downloads
Alle Informationen zum TRI-STAND Montagesystem zum Download als PDF.
